Kako prepoznajete tipove navoja?

Identifikacija tipa niti

Korak 1 – Muški navoj u odnosu na ženski navoj — Prvi korak je da identifikujete vaš konac kao muški ili ženski. Muški navoji imaju navoj sa vanjske strane, dok su ženski navoji iznutra. Pol ne utiče na funkcionalnost niti. Ona jednostavno služi kao klasifikacija između obje veze.

Korak 2 – Konusni naspram paralelnih navoja — Konusni i paralelni navoji se lako razlikuju na osnovu njihovih profila. Konusni navoji izgledaju uži kako se protežu prema van, dok paralelni navoji ostaju istog promjera ravno prema dolje. Ako ne možete odrediti razlike na osnovu njihovih profila, ovdje će vam biti od koristi kaliper.

Korak 3- Izmjerite veličinu koraka — Koristite mjerač koraka za mjerenje veličine koraka. Veličina koraka navoja je udaljenost između navoja. One se mjere brojem niti po inču ili razmakom između navoja na metričkim vrstama navoja.

Korak 4 – Izmjerite prečnik navoja — Koristite čeljust da izmerite spoljašnji prečnik muškog navoja i unutrašnji prečnik unutrašnjeg navoja. Možda ćete vidjeti male razlike između vaših mjera i tablica veličina. To je zbog različitih proizvođača niti.

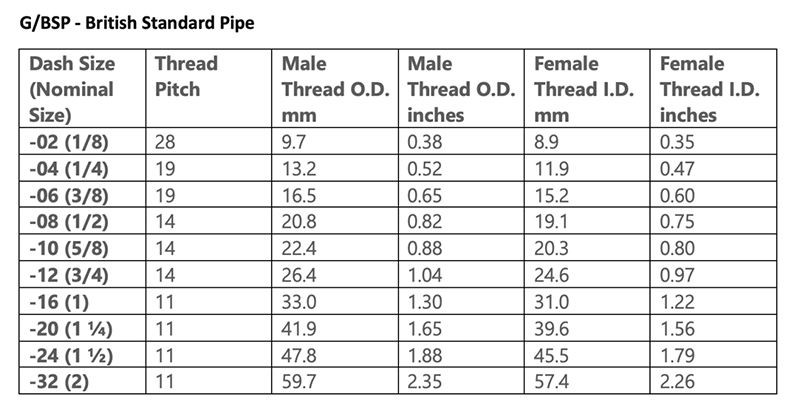

Korak 5 – Odredite standard tipa navoja — Poslednji korak u identifikaciji vašeg tipa konca je određivanje standarda za tip navoja. Uporedite svoje mere sa tabelama veličina ispod.
